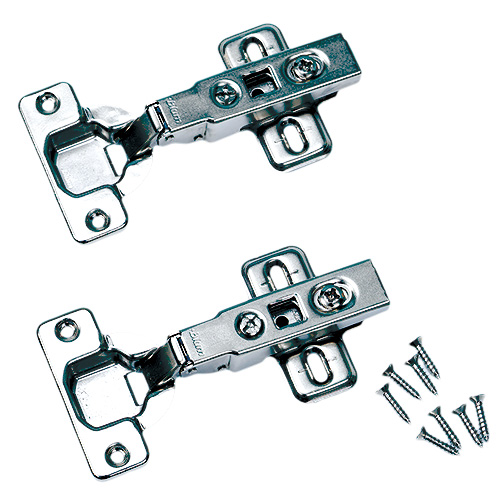

スライド丁番は、扉の取りつけ方に合わせて、かぶせ量の異なる3タイプから選んで使用します。
1.丁番の取りつけ位置を決めて印をつけます。ステーなど他の金具を併用する場合は、干渉しないように注意します。

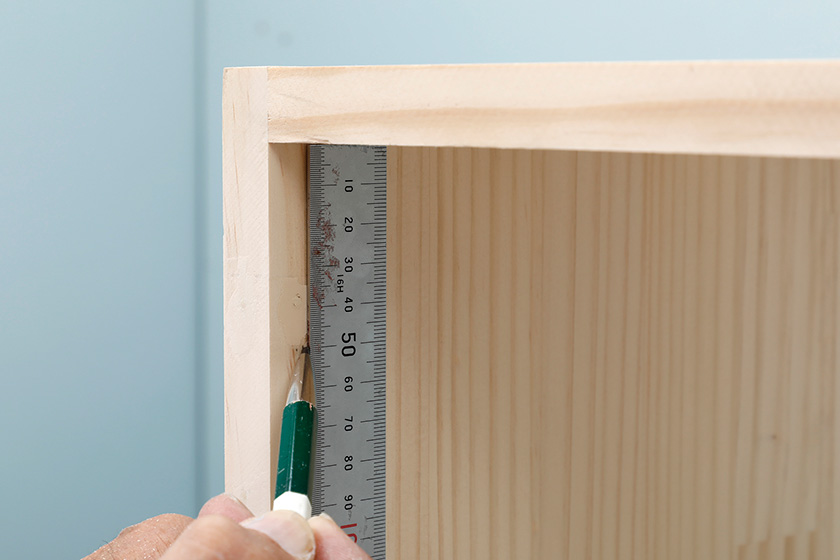

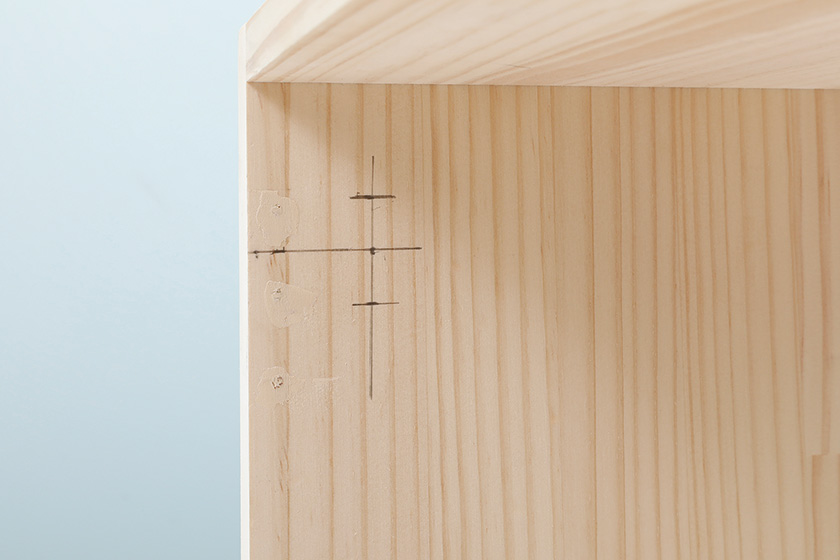

2.板の内側に垂直に線を伸ばし、座金の取りつけネジの位置に印をつけます。寸法は付属の説明書に従ってください

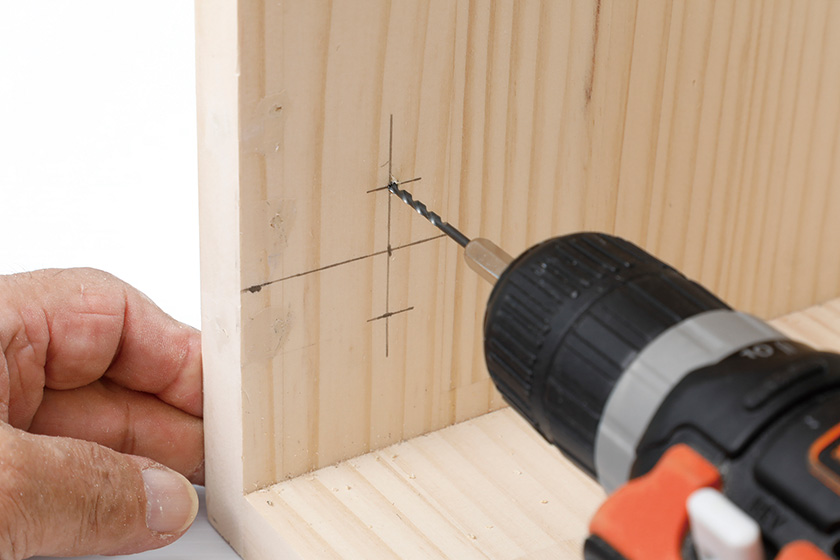

3.ネジ位置の中心にキリで下穴をあけます。

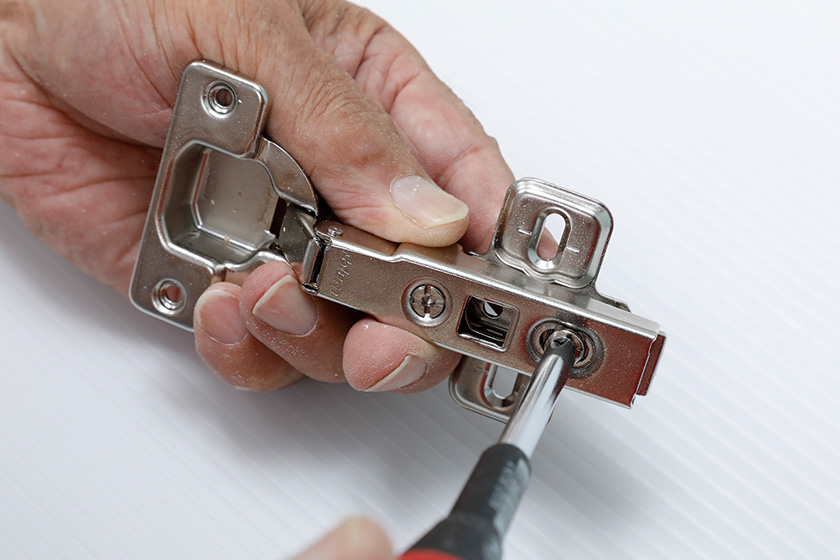

4.スライド丁番の固定ネジを緩めて、本体と座金を分離します。

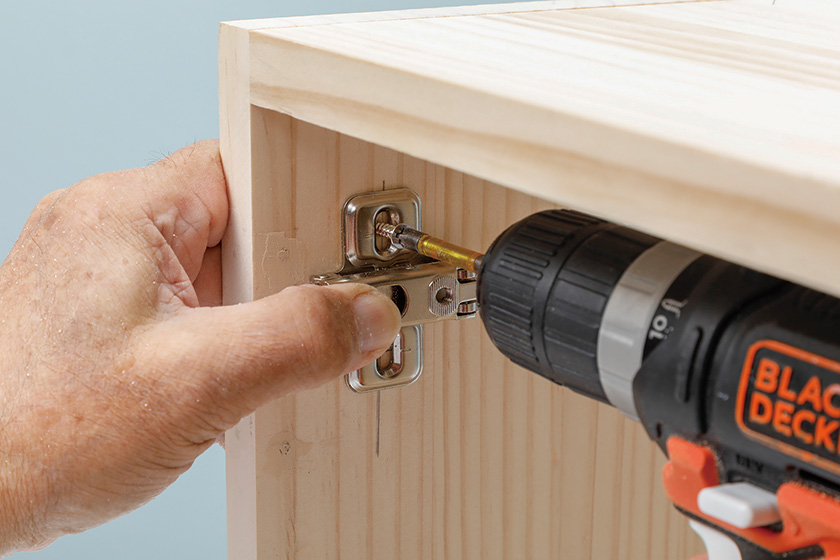

5.ネジを締めて座金を固定します。この時点では、楕円形のネジ穴の真ん中あたりで位置を決めておきます。

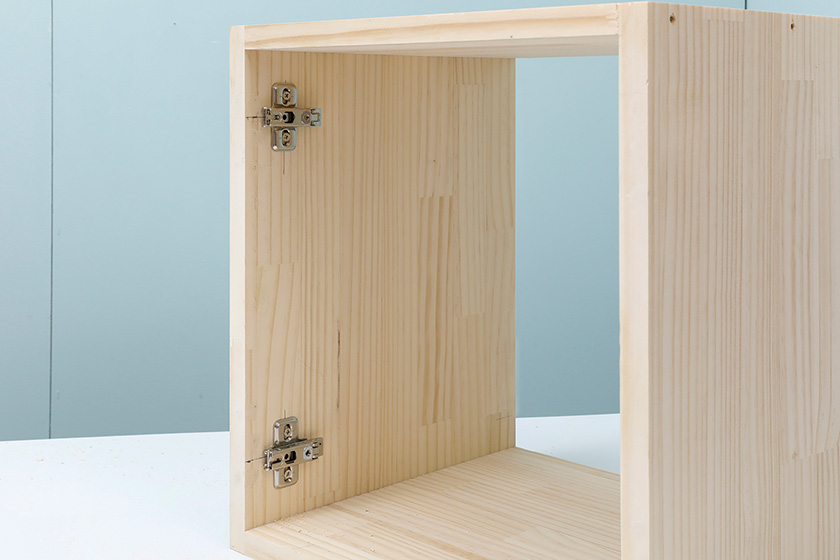

6.2つの座金を取りつけて、収納本体側の作業は完了です。

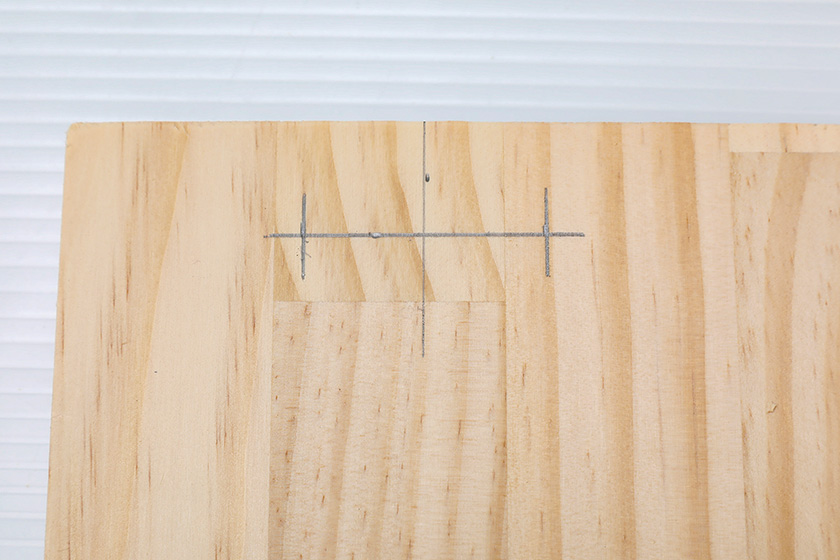

7.ここから扉側の作業。本体側と高さを合わせて線を引き、本体のカップをはめ込む穴の中心とネジ位置に印をつけます。

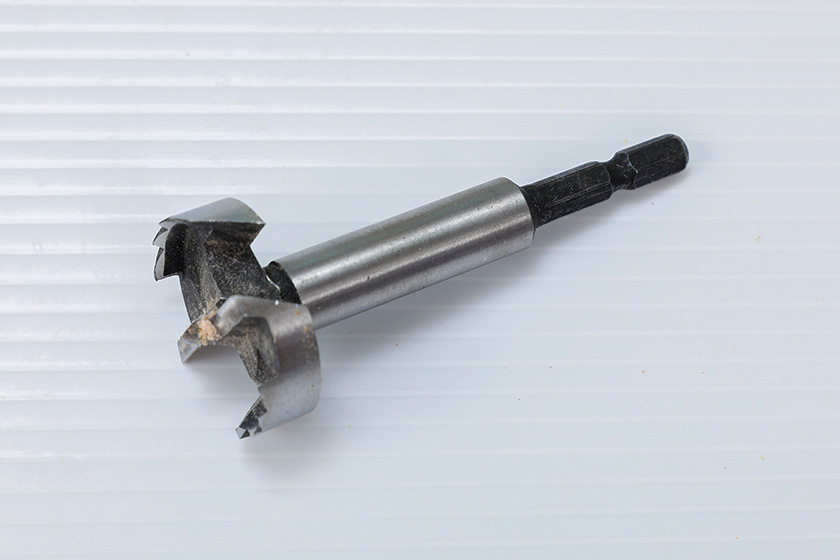

8.カップ用の穴の掘り込みには、止め穴をあけられる径35mmのボアビットを使用します。

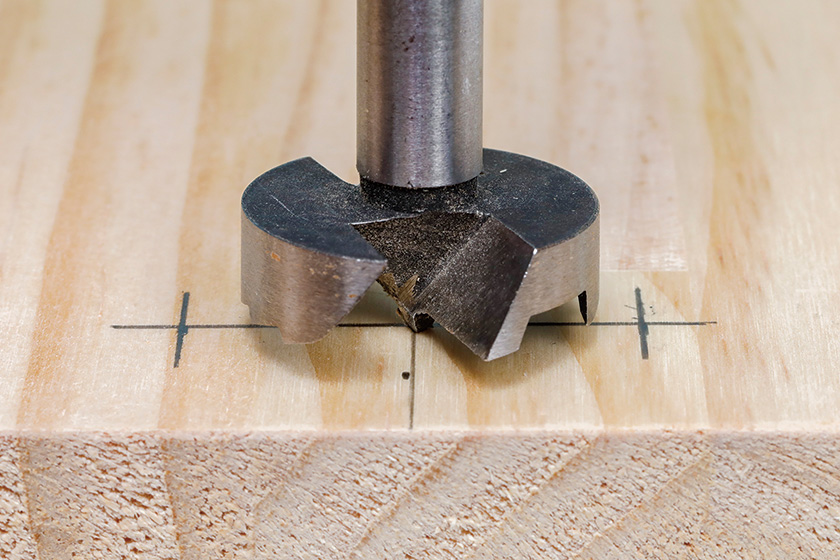

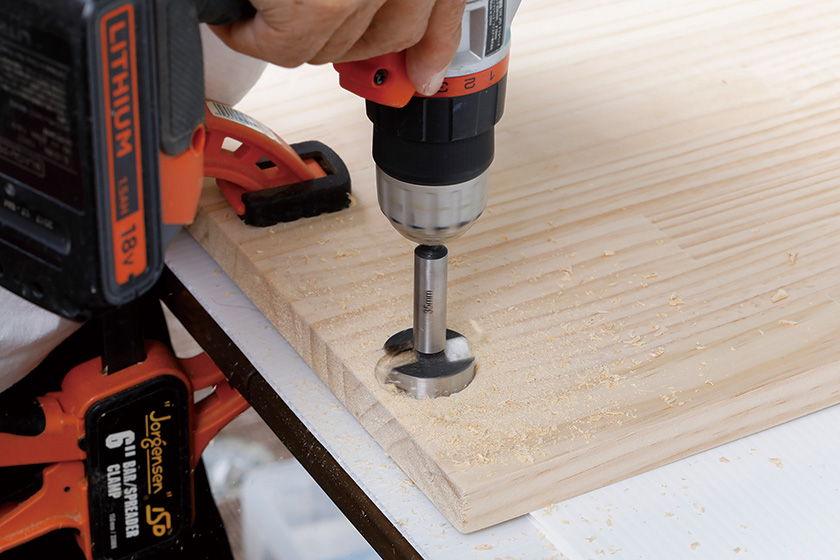

9.ボアビットをドリルドライバーに装着し、先端のドリル刃を穴の中心点に合わせます。
10.ボアビットで指定された深さの穴を掘ります。目詰まりしやすいので、削りクズを排出しながら作業しましょう。
11.穴が掘れたらカップを入れて深さを確認します。カップは縁で止まるので、多少深くなっても問題ありません。

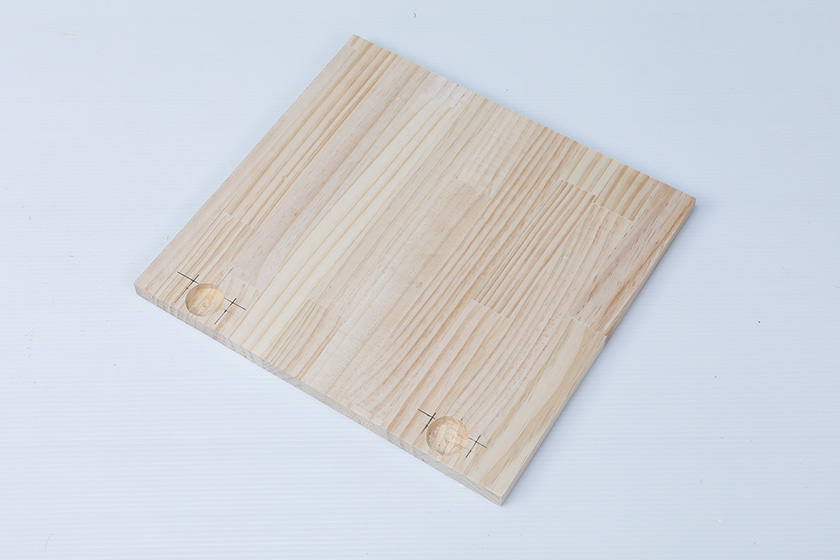

12.扉の2か所に本体カップをはめ込む穴の加工が完了しました。

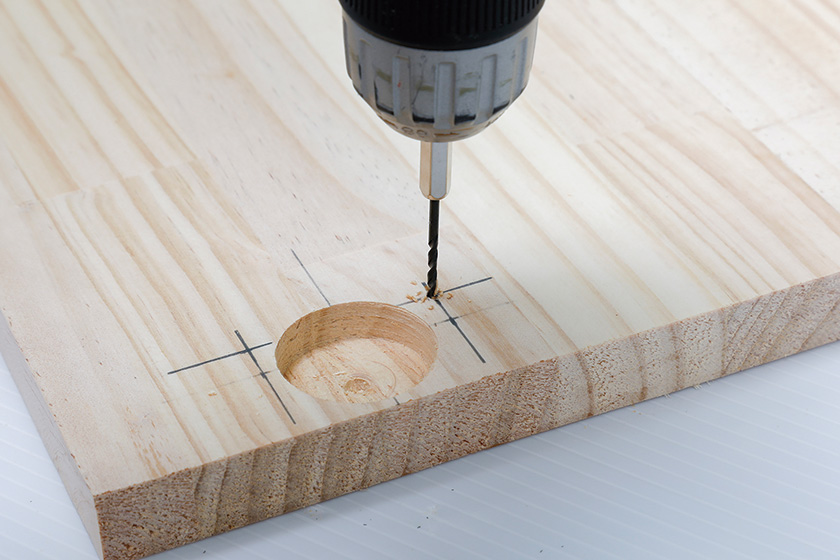

13.(7)で印をつけた本体取りつけネジの位置に下穴をあけます。

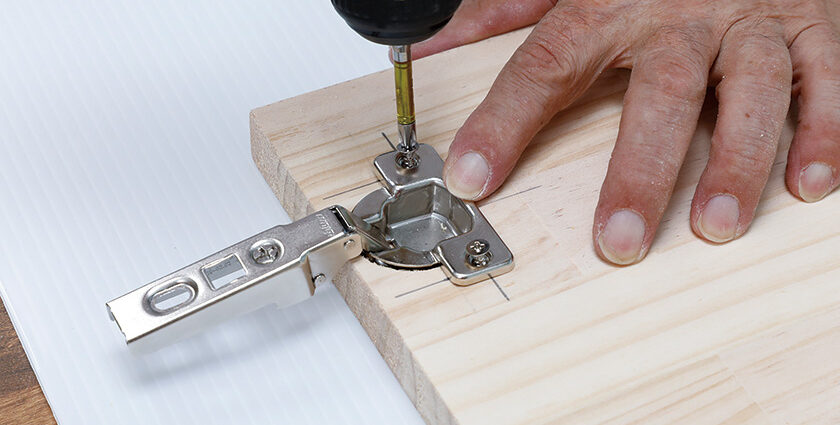

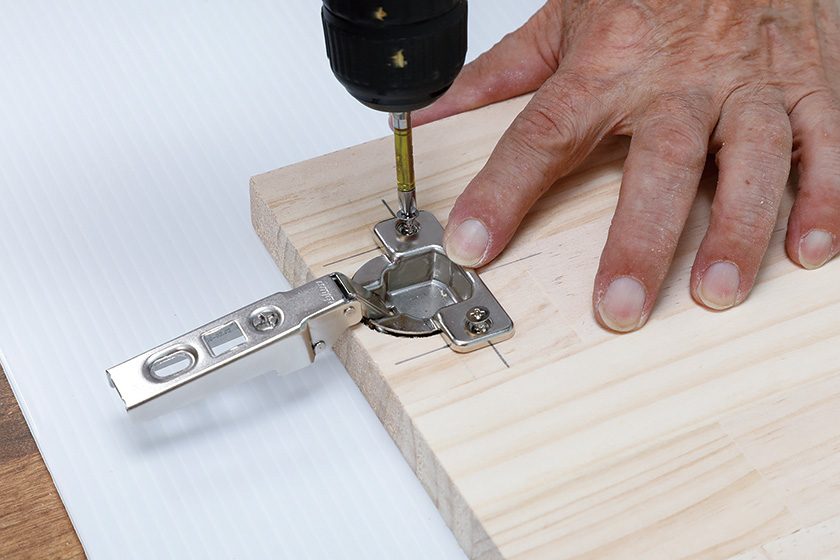

14.付属のネジを締めつけて扉にスライド丁番の本体を固定します。

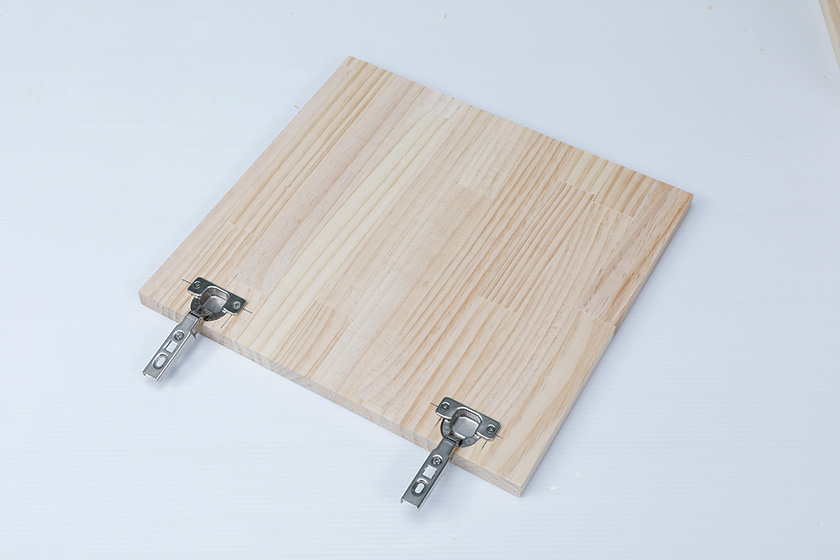

15.扉側の作業が完了しました。完成後の調整幅は小さいので、できるだけ正確に作業しましょう。

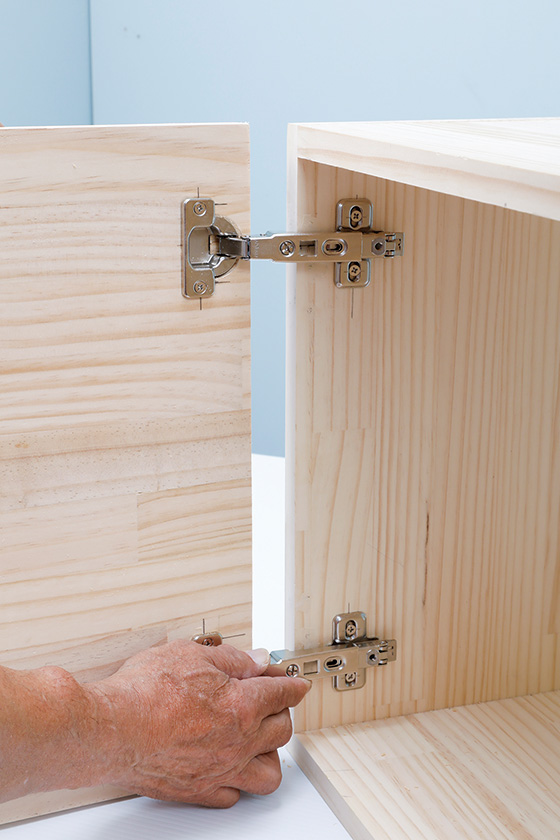

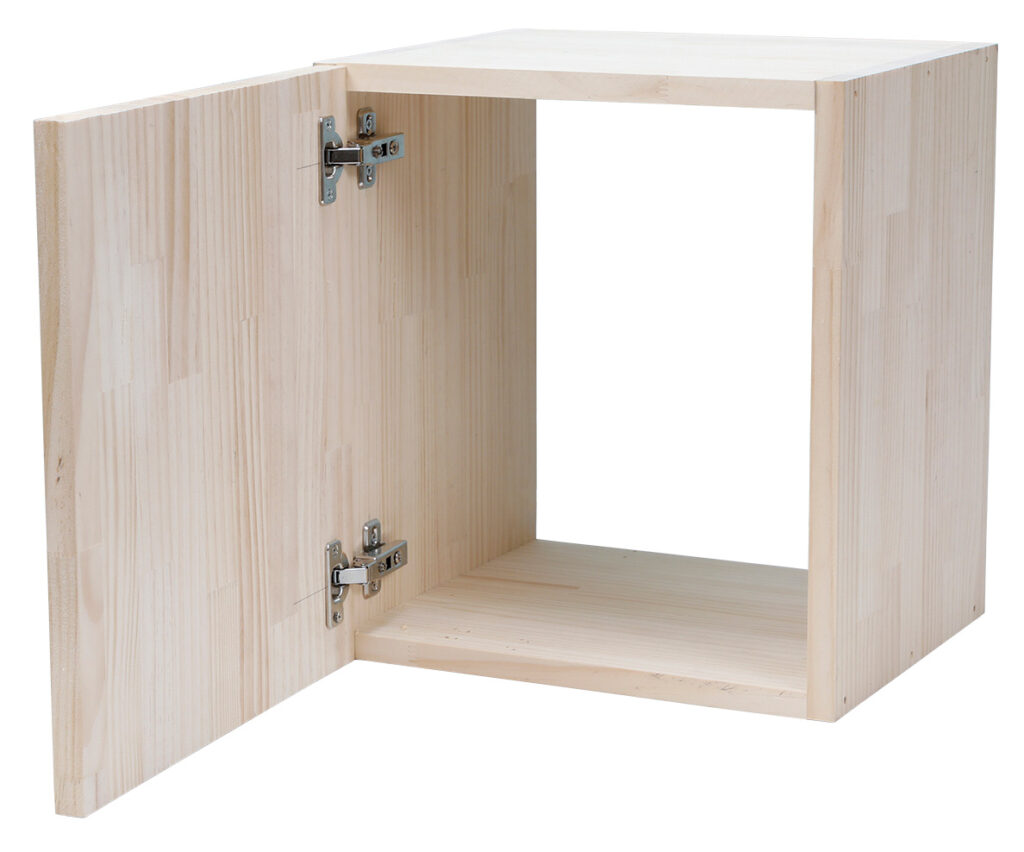

16.丁番本体と座金の位置を合わせて、扉を側板に取りつけます。

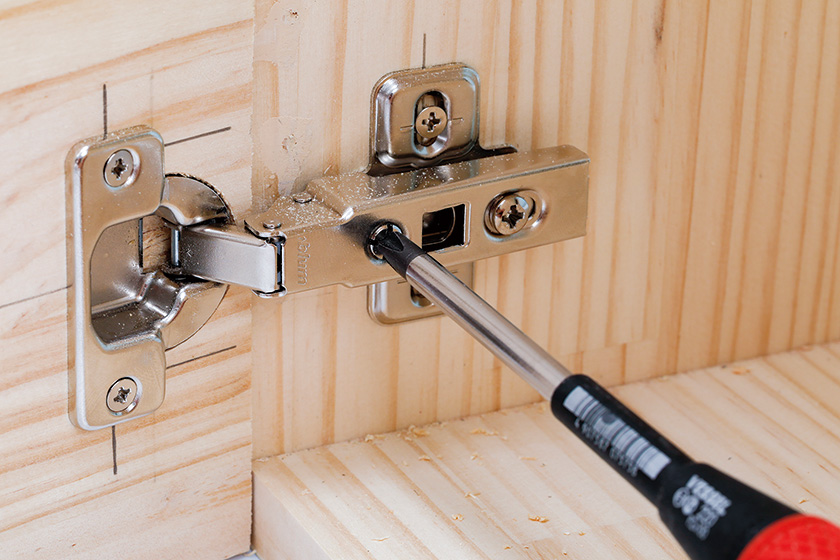

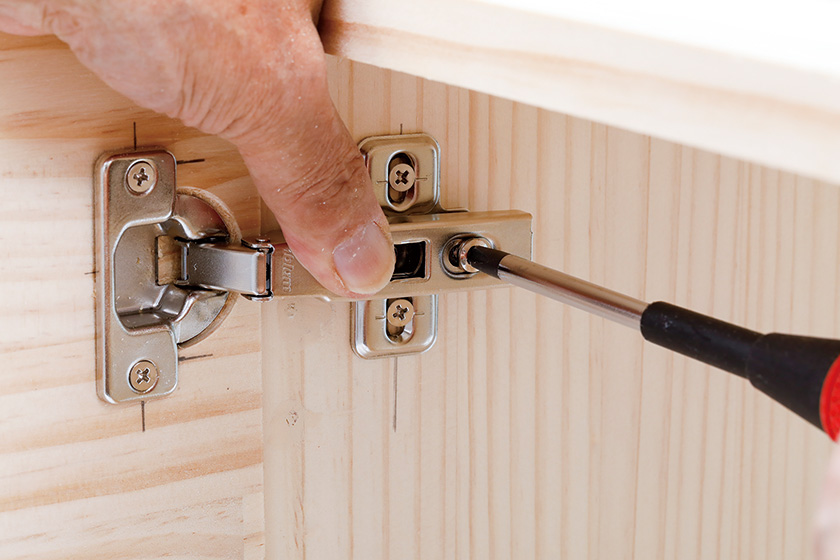

17.金具同士の穴の位置を合わせて固定ネジを締めます。後ほど調整するので、ここでは仮どめにしておきます。

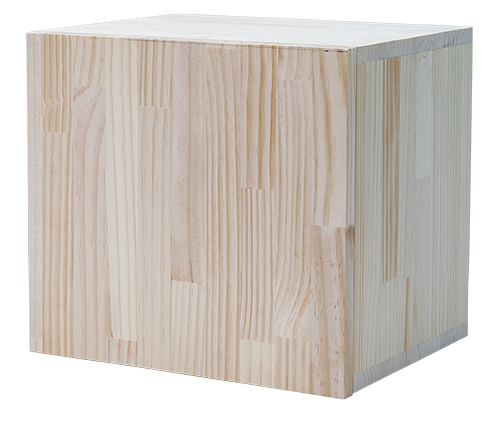

18.扉を閉めて、前後、上下、かぶせ量を確認し、ずれている場合は調整ネジを回して位置をきっちり合わせてください。
